设备特点

计算机操作+CAD/CAM
可兼容XML、MPR等格式
无缝衔接设计拆单软件

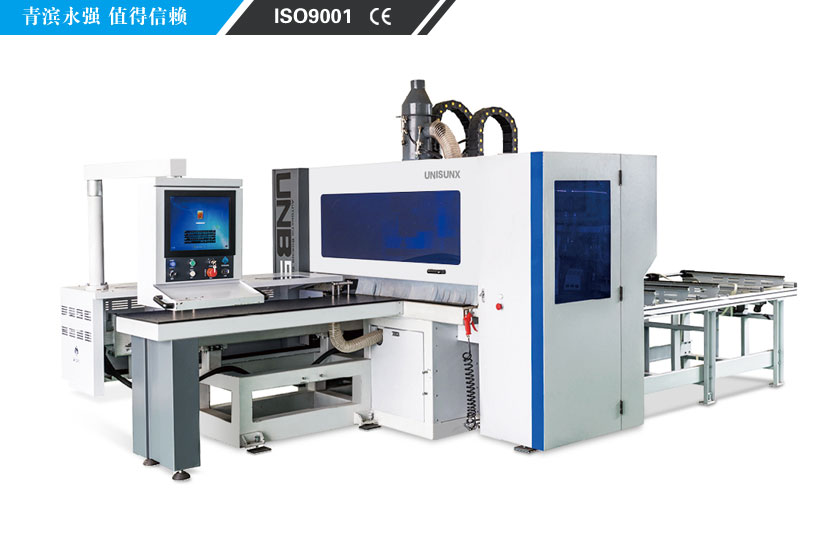

五面钻孔系列UNB512
D型：12V 2*3钻组
E型：12V 2*4钻组
S型：12V 2*4双钻组

配置特点

进口品牌气排钻

侧靠机构和气浮工作台面，保证加工精度，防止划伤板材

升降工作台，工作台可上下左右移动，减少板材刮伤及撞板现象

安全装置，增加抓手防护罩，操作安全

双抓手长导轨结构，快速完成各种板件加工

进出料模式，前进前出、前进后出、后出回传，高效操作

技术参数

行程范围	X轴行程	2600mm
	Y轴行程	1500mm
	Z轴行程	200mm
最大进给速度	X轴速度	130m/min
	Y轴速度	80m/min
	V轴速度	65m/min
	W轴速度	20m/min
	Z轴速度	20m/min
最大加工尺寸（mm）		宽度1200(角度头加工宽度1000)
最小加工尺寸（mm）		40x180
传动形式		齿条传动（M1.5）
		丝杠传动（3210）
台面结构		气浮台面
主轴功率、转速		上主轴换刀6KW+下主轴3.5KW*2
伺服功率		1.5KW/1KW/750W
刀库		6把直排刀库
刀具接口形式		ER32弹簧夹头
角度头		意大利HITECO(选配)
排钻型号		上钻包 12垂直+8水平/下钻包9垂直
运行指令		G代码
驱动系统		伺服
减速机		日本新宝
导轨		台湾乐品(25导轨)
齿条		德国罗尼
气动电磁阀		台湾亚德客
电器主件		瑞士ABB
变频器		海普蒙特
扫描枪		谷丰
风机		1.1KW
外形尺寸长宽高（mm）		6000x3400x2500
